การหล่อแบบตายตัวใช้เวลานานเท่าใด?

นานแค่ไหน หล่อตาย เอาไหม? คำตอบโดยตรง

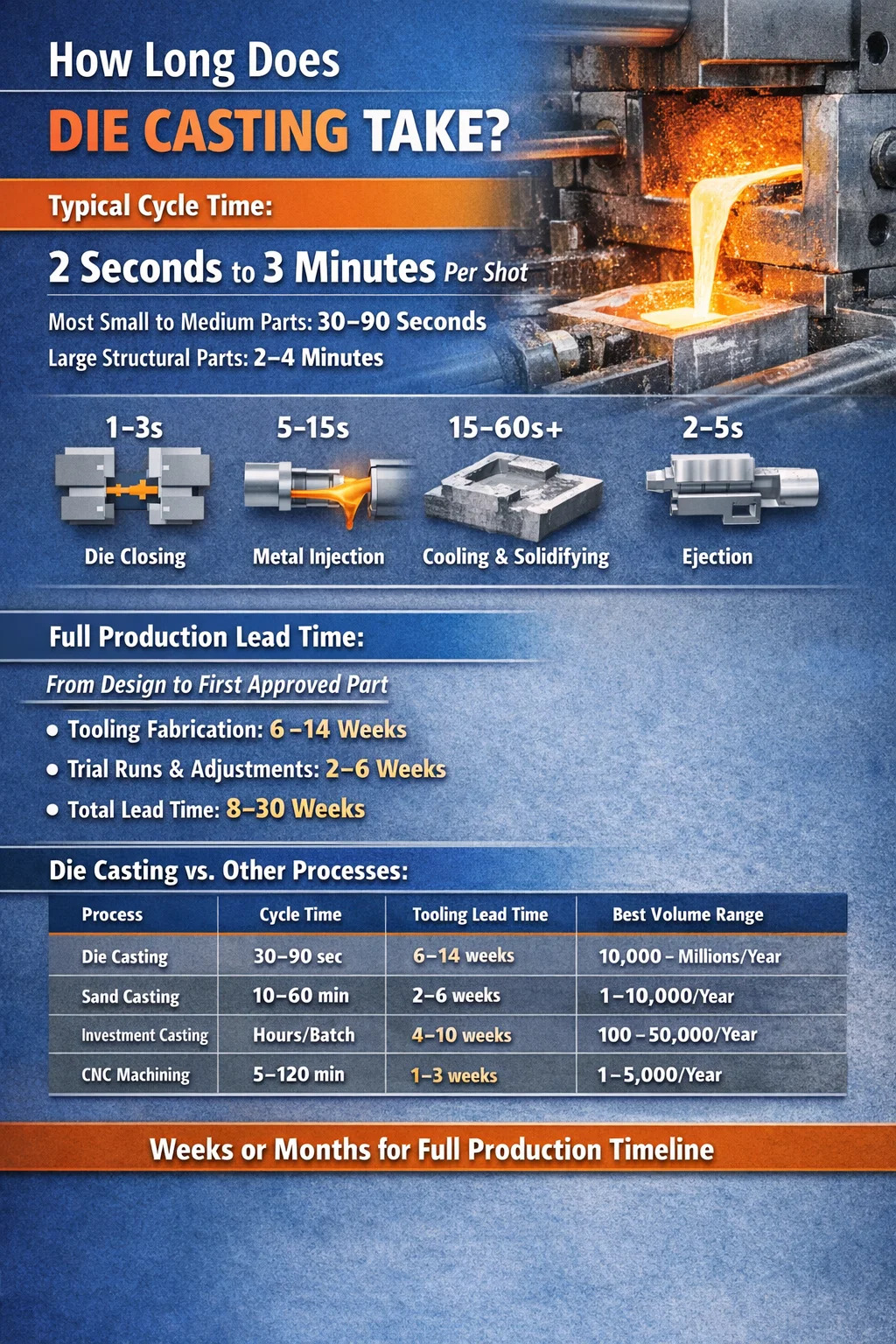

โดยปกติแล้ววงจรการหล่อแบบเดี่ยวจะใช้เวลาใดก็ได้ 2 วินาทีถึง 3 นาที ขึ้นอยู่กับขนาดชิ้นส่วน ประเภทของโลหะผสม ความหนาของผนัง และการกำหนดค่าเครื่องจักร สำหรับส่วนประกอบอะลูมิเนียมหรือสังกะสีขนาดเล็กถึงขนาดกลางส่วนใหญ่ — ชนิดที่ใช้ในฉากยึดยานยนต์ ตัวเรือน และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค — ระยะเวลาตามจริงจะอยู่ระหว่าง 30 และ 90 วินาที . ชิ้นส่วนโครงสร้างแมกนีเซียมหรืออะลูมิเนียมขนาดใหญ่สำหรับรถยนต์ไฟฟ้าอาจดันหน้าต่างดังกล่าวไปที่ 2–4 นาทีต่อนัด

ตัวเลขรอบเวลานั้นบอกเล่าเรื่องราวเพียงบางส่วนเท่านั้น ก่อนที่ชิ้นส่วนที่ดีชิ้นแรกจะหลุดออกจากสายการผลิต การหล่อแบบตายตัวเกี่ยวข้องกับการผลิตเครื่องมือ (ซึ่งอาจใช้เวลา 6-14 สัปดาห์) การตั้งค่าเครื่องจักร การอุ่นแม่พิมพ์ การทดลองช็อต และการตรวจสอบมิติ ตั้งแต่การออกแบบดิบไปจนถึงชิ้นส่วนการผลิตที่ได้รับอนุมัติ ไทม์ไลน์ทั้งหมดจะวัดเป็นสัปดาห์หรือเดือน ไม่ใช่วินาที

การทำความเข้าใจทั้งรอบต่อช็อตและไทม์ไลน์การผลิตทั้งหมดช่วยให้ผู้ซื้อ วิศวกร และทีมปฏิบัติการสามารถกำหนดความคาดหวังที่สมจริง และหลีกเลี่ยงข้อผิดพลาดในการจัดกำหนดการที่มีค่าใช้จ่ายสูง

กระบวนการหล่อ: การแบ่งเวลาทีละขั้นตอน

ทุกรอบการหล่อแบบตายตัวประกอบด้วยหลายขั้นตอนตามลำดับ แต่ละคนใช้เวลาและความล่าช้าในขั้นตอนใด ๆ ก็ตามในวงจรโดยรวม นี่คือสิ่งที่เกิดขึ้นจริงในแต่ละช็อต:

การปิดและการหนีบตาย

แม่พิมพ์สองซีก ได้แก่ ครึ่งหนึ่งของแม่พิมพ์คงที่และครึ่งหนึ่งของแม่พิมพ์ดีดตัวออก จะถูกนำมารวมกันและล็อคด้วยแรงจับยึดที่สูง สำหรับเครื่องห้องเย็นขนาด 400 ตัน ขั้นตอนนี้ใช้เวลาประมาณ 1–3 วินาที . เครื่องจักรขนาดใหญ่ที่มีพิกัดน้ำหนักสูงกว่าจะเคลื่อนย้ายมวลได้มากกว่าและอาจต้องใช้เวลา 3–5 วินาทีในการปิดและยืนยันการล็อค แรงจับยึดที่ไม่เพียงพอทำให้เกิดข้อบกพร่องด้านแฟลช ดังนั้นขั้นตอนนี้จึงไม่สามารถเร่งรัดโดยพลการได้

การฉีดโลหะ

โลหะหลอมเหลวจะถูกบังคับให้เข้าไปในโพรงแม่พิมพ์ภายใต้ความกดดัน ในการหล่อแบบห้องร้อน — ใช้สำหรับสังกะสี ตะกั่ว และโลหะผสมดีบุกเป็นหลัก — กลไกการฉีดจะจมอยู่ใต้น้ำในการหลอม ดังนั้นเวลาในการเติมจึงรวดเร็วมาก: 0.01 ถึง 0.5 วินาที . ในการหล่อแบบห้องเย็น — ใช้สำหรับอลูมิเนียม ทองแดง และแมกนีเซียม — จะต้องใส่โลหะลงใน shot sleeve ที่แยกจากกันก่อน โดยเพิ่มเวลาไม่กี่วินาทีก่อนที่จะเริ่มการฉีด การเติมโพรงจริงในกระบวนการห้องเย็นยังคงเกิดขึ้น 0.01 ถึง 0.1 วินาที แต่ระยะการฉีดทั้งหมดรวมถึงการตักจะใช้เวลาประมาณ 5–15 วินาที

การแข็งตัวและการทำความเย็น

นี่เป็นเฟสเดียวที่ยาวที่สุดในรอบการหล่อแบบส่วนใหญ่ หลังจากการฉีด โลหะจะต้องเย็นลงพอที่จะพัฒนาความแข็งแกร่งของโครงสร้างที่เพียงพอสำหรับการดีดออกโดยไม่บิดเบี้ยว เวลาในการทำความเย็นขึ้นอยู่กับรูปทรงของชิ้นส่วน ความหนาของผนัง คุณสมบัติของโลหะผสม และการออกแบบและบำรุงรักษาช่องระบายความร้อนด้วยน้ำของแม่พิมพ์ได้ดีเพียงใด

ชิ้นส่วนสังกะสีที่มีผนังบาง (ผนัง 1.5–2.5 มม.) อาจแข็งตัวเข้าไปได้ 3–8 วินาที . โดยทั่วไปจำเป็นต้องใช้ชิ้นส่วนอะลูมิเนียมที่มีผนัง 3–5 มม 15–40 วินาที . อาจต้องใช้การหล่ออะลูมิเนียมโครงสร้างหนาที่มีส่วนขนาด 6–10 มม 60–120 วินาที หรือมากกว่านั้น การลดเวลาการหล่อเย็นโดยไม่ทำให้เกิดรูพรุนหรือการบิดเบี้ยวเป็นหนึ่งในความท้าทายทางวิศวกรรมหลักในการหล่อแบบปริมาณมาก

การเปิดแม่พิมพ์และการดีดชิ้นส่วนออก

เมื่อชิ้นส่วนแข็งพอแล้ว แม่พิมพ์จะเปิดขึ้นและหมุดอีเจ็คเตอร์จะดันการหล่อออกจากช่อง โดยปกติแล้วลำดับเชิงกลจะใช้เวลา 2–5 วินาที . ชิ้นส่วนหล่นลงบนสายพานลำเลียงหรือลงในถังดับ แรงดีดออกจะต้องได้รับการปรับเทียบอย่างระมัดระวัง — น้อยเกินไปและชิ้นส่วนจะเกาะติด คุณสมบัติที่มากเกินไปและบางจะแตกหักหรือเสียรูป

การหล่อลื่นและการรีเซ็ตแม่พิมพ์

หลังจากดีดออก หุ่นยนต์หรือระบบสเปรย์จะทาสารหล่อลื่นแบบดายรีลีส (โดยทั่วไปจะเป็นสูตรน้ำ) กับพื้นผิวของคาวิตี้ เพื่อป้องกันการเกาะติดและช่วยจัดการอุณหภูมิของแม่พิมพ์ ระยะเวลาการสเปรย์แตกต่างกันไป 2 ถึง 10 วินาที ขึ้นอยู่กับความซับซ้อนของแม่พิมพ์และจำนวนหัวฉีด รอบการเป่าออกเพื่อล้างสารหล่อลื่นส่วนเกินเพิ่มอีก 1–3 วินาที จากนั้นแม่พิมพ์จะปิดลงและเริ่มรอบถัดไป

รอบเวลาทั่วไปตามโลหะผสมและประเภทชิ้นส่วน

โลหะผสมที่ต่างกันจะมีคุณสมบัติทางความร้อน แรงดันในการฉีด และพฤติกรรมการแข็งตัวที่แตกต่างกัน ตารางด้านล่างแสดงรอบเวลาตัวแทนสำหรับวัสดุหล่อแบบทั่วไปตามประเภทขนาดชิ้นส่วน:

สังกะสีสร้างรอบเวลาสั้นที่สุดอย่างสม่ำเสมอเนื่องจากมีจุดหลอมเหลวต่ำกว่า (ประมาณ 380–420°C) การแข็งตัวเร็วขึ้น และเข้ากันได้กับเครื่องห้องร้อนที่ช่วยลดขั้นตอนการตัก อลูมิเนียมต้องใช้เวลาในการทำความเย็นมากขึ้นอย่างมากเนื่องจากมีมวลความร้อนและอุณหภูมิในการเทที่สูงขึ้น (620–680°C) โลหะผสมทองแดงที่มีอุณหภูมิการเทสูงกว่า 900°C ต้องการวัสดุแม่พิมพ์ที่แข็งแกร่งและการระบายความร้อนที่ยาวนาน ทำให้เป็นหนึ่งในโลหะหล่อที่ช้าที่สุด

ปัจจัยที่ควบคุมระยะเวลาในการหล่อโลหะ

รอบเวลาไม่ใช่ตัวเลขที่กำหนดโดยผู้ผลิตเครื่องจักร ซึ่งเป็นผลมาจากตัวแปรทางกายภาพและกระบวนการเฉพาะที่วิศวกรสามารถวัด สร้างแบบจำลอง และควบคุมได้ในระดับที่สำคัญ ปัจจัยที่มีผลกระทบมากที่สุดคือ:

ความหนาของผนังและเรขาคณิตของชิ้นส่วน

เวลาในการทำความเย็นจะแปรผันตามความหนาของผนังกำลังสอง ความหนาของผนังเป็นสองเท่าและคุณจะเพิ่มเวลาทำความเย็นที่ต้องการประมาณสี่เท่า นอกนั้นก็เท่ากัน ชิ้นส่วนที่มีผนังระบุขนาด 3 มม. ที่จะเย็นลงใน 20 วินาทีจะใช้เวลาประมาณ 80 วินาทีหากออกแบบใหม่เป็น 6 มม. นี่คือเหตุผลว่าทำไมการตรวจสอบการออกแบบเพื่อความสามารถในการผลิต (DFM) จึงผลักดันให้มีผนังที่บางและสม่ำเสมอ ไม่ใช่แค่เพื่อประหยัดวัสดุเท่านั้น แต่ยังเพื่อรักษาเวลาของวงจรและต้นทุนต่อชิ้นที่สามารถจัดการได้

เรขาคณิตยังส่งผลต่อเวลาในการเติมด้วย โพรงที่ซับซ้อนซึ่งมีทางวิ่งแคบ ซี่โครงบาง และแกนหลายแกน ต้องใช้ความเร็วการฉีดที่ช้าลง ไม่เช่นนั้นอาจเสี่ยงต่อการเกิดรูพรุนที่เกิดจากความปั่นป่วน ชิ้นส่วนที่มีหลุมลึกหรือรอยตัดด้านล่างจำเป็นต้องมีการดำเนินการด้านข้าง (แกนเลื่อน) ซึ่งจะเพิ่มขั้นตอนทางกลให้กับลำดับการเปิดและปิด

การจัดการอุณหภูมิแม่พิมพ์

อุณหภูมิของแม่พิมพ์มีผลโดยตรงและทรงพลังต่อรอบเวลา ดายที่ทำงานเย็นเกินไปทำให้เกิดการแข็งตัวก่อนเวลาอันควร การวิ่งผิดทาง และการปิดเย็น แม่พิมพ์ที่ใช้ความร้อนมากเกินไปจะยืดเวลาการทำความเย็นและเสี่ยงต่อการบัดกรี (โลหะเกาะติดกับแม่พิมพ์) โดยทั่วไปแล้ว ช่วงอุณหภูมิแม่พิมพ์ที่เหมาะสมที่สุดสำหรับการหล่ออะลูมิเนียม 150–250°ซ ที่พื้นผิวของโพรง โดยรักษาด้วยการผสมผสานระหว่างช่องระบายความร้อนด้วยน้ำภายในและการระบายความร้อนด้วยสเปรย์ภายนอก

ตัวควบคุมอุณหภูมิของแม่พิมพ์ (DTC) จะหมุนเวียนน้ำร้อนหรือน้ำมันผ่านแม่พิมพ์เพื่อรักษาอุณหภูมิให้คงที่ในระหว่างการสตาร์ท และรักษาอุณหภูมิในระหว่างการผลิตอย่างต่อเนื่อง วงจรทำความเย็นที่ออกแบบมาอย่างดีสามารถลดเวลาในการแข็งตัวได้ 20–35% เมื่อเทียบกับแม่พิมพ์ที่มีรูปทรงเดียวกันที่ไม่ได้รับการปรับปรุง ท่อระบายความร้อนที่วางไม่ดี — ห่างจากส่วนที่หนาเกินไป — ทิ้งจุดร้อนไว้ซึ่งบังคับให้ผู้ปฏิบัติงานขยายเวลาการทำความเย็นโดยไม่ตั้งใจเพื่อหลีกเลี่ยงชิ้นส่วนที่บิดเบี้ยวหรือพอง

น้ำหนักเครื่องจักรและความเร็ว

เครื่องจักรที่มีน้ำหนักสูงกว่าจะเคลื่อนย้ายแท่นวางที่หนักกว่า และต้องใช้เวลามากขึ้นในการขึ้นและลงของแม่พิมพ์ แม้ว่าจะใช้ระบบขับเคลื่อนไฮดรอลิกหรือไฟฟ้าที่รวดเร็วก็ตาม เครื่องจักรขนาด 160 ตันอาจเสร็จสิ้นรอบการแคลมป์ภายใน 1.5 วินาที; เครื่องจักรขนาด 2,000 ตันที่ผลิตชิ้นส่วนยานยนต์ที่มีโครงสร้างอาจใช้เวลาเพียง 5-8 วินาทีในการจับยึด โดยทั่วไปแล้ว เครื่องหล่อแบบไฟฟ้า (ขับเคลื่อนด้วยเซอร์โว) จะจับยึดและฉีดได้เร็วกว่าและทำซ้ำได้ดีกว่าเครื่องที่ใช้ระบบไฮดรอลิกอย่างเดียวรุ่นเก่า โดยมักจะตัดชิ้นส่วนขนาดกลางประมาณ 2-5 วินาทีต่อรอบ

จำนวนฟันผุ

แม่พิมพ์แบบหลายช่องผลิตชิ้นส่วนได้มากขึ้นต่อการยิงโดยไม่ต้องเพิ่มรอบเวลาตามสัดส่วน แม่พิมพ์ช่องเดียวสำหรับขั้วต่อสังกะสีขนาดเล็กอาจทำงานที่ 15 วินาทีต่อรอบ โดยให้ผล 4 ช็อตต่อนาที แม่พิมพ์ 16 ช่องสำหรับชิ้นส่วนเดียวกันบนเครื่องจักรเดียวกันยังคงทำงานที่ประมาณ 15–20 วินาทีต่อรอบ แต่ตอนนี้ผลิตชิ้นส่วนได้ 16 ชิ้นต่อรอบแทนที่จะเป็นหนึ่งชิ้น — ลดเวลาต่อชิ้นได้อย่างมีประสิทธิภาพจาก 15 วินาทีเหลือต่ำกว่า 1.5 วินาที สิ่งที่ต้องแลกคือต้นทุนแม่พิมพ์ที่สูงขึ้น (แม่พิมพ์สังกะสี 16 ช่องอาจมีราคา 80,000–150,000 ดอลลาร์สหรัฐฯ เทียบกับ 15,000–30,000 ดอลลาร์สหรัฐฯ สำหรับแม่พิมพ์เดี่ยว) และการควบคุมคุณภาพที่ซับซ้อนมากขึ้น

ระดับอัตโนมัติ

การทำงานแบบแมนนวล — โดยที่ผู้ปฏิบัติงานใช้ทัพพีโลหะ ถอดชิ้นส่วนด้วยมือ และพ่นแม่พิมพ์ด้วยปืนมือถือ — ทำให้เกิดความแปรปรวนของรอบเวลา 10–30% การสกัดด้วยหุ่นยนต์ ระบบสเปรย์อัตโนมัติ และเครื่องตัดแต่งแบบรวมช่วยขจัดความแปรปรวนนี้ ในโรงงานที่ผลิตชิ้นส่วนยานยนต์แบบอัตโนมัติในปริมาณมาก ความแปรผันของวัฏจักรต่อวัฏจักรจะถูกเก็บไว้ต่ำกว่า 1 วินาทีเป็นประจำ ทำให้สามารถคาดการณ์ปริมาณงานได้อย่างแม่นยำและมีคุณภาพทางโลหะวิทยาที่สม่ำเสมอ

ระยะเวลาในการหล่อโลหะ: ตั้งแต่การออกแบบไปจนถึงการผลิตชิ้นส่วนแรก

สำหรับผู้ซื้อและผู้จัดการโครงการ รอบเวลาต่อการยิงมักจะมีความเกี่ยวข้องน้อยกว่าเวลารอคอยสินค้าทั้งหมดตั้งแต่ใบสั่งซื้อจนถึงการจัดส่งที่ได้รับอนุมัติครั้งแรก ไทม์ไลน์นี้แบ่งออกเป็นช่วงต่างๆ ที่แตกต่างกัน:

การออกแบบและการประดิษฐ์เครื่องมือ

แม่พิมพ์หล่อขึ้นรูปเป็นเครื่องมือที่ซับซ้อนและตัดเฉือนอย่างแม่นยำ ซึ่งทำจากเหล็กกล้าเครื่องมืองานร้อน H13 หรือเกรดที่เทียบเท่า โดยทั่วไปแล้ว เครื่องมือหล่ออะลูมิเนียมที่มีความซับซ้อนปานกลาง — ช่องเดียว รูปทรงปานกลาง ไม่มีผลข้างเคียง 6–10 สัปดาห์ เพื่อประดิษฐ์จากการออกแบบที่ได้รับอนุมัติ ดายที่มีการทำงานหลายด้าน การระบายความร้อนภายในที่ซับซ้อน หรืออาจต้องใช้ความคลาดเคลื่อนของขนาดที่จำกัด 10–16 สัปดาห์ . ต้นทุนเครื่องมือมีตั้งแต่ประมาณ 15,000 เหรียญสหรัฐสำหรับแม่พิมพ์สังกะสีแบบธรรมดา ไปจนถึงมากกว่า 300,000 เหรียญสหรัฐสำหรับแม่พิมพ์อะลูมิเนียมโครงสร้างขนาดใหญ่ที่มีระบบสุญญากาศและแกนหลายแกน

ซัพพลายเออร์ในประเทศจีนและเอเชียตะวันออกเฉียงใต้มักเสนอราคาเครื่องมือเป็นเวลา 4-6 สัปดาห์ แต่มักจะไม่รวมรอบการตรวจสอบการออกแบบ และอาจเกี่ยวข้องกับไทม์ไลน์ที่ถูกบีบอัดซึ่งจะเพิ่มจำนวนการทดลองใช้และทำให้การอนุมัติชิ้นส่วนล่าช้า

ภาพทดลองและคุณสมบัติชิ้นส่วน

หลังจากติดตั้งแม่พิมพ์บนเครื่องจักรแล้ว กระบวนการจะเริ่มต้นด้วยช็อต T1 (การทดลองครั้งแรก) ช็อตเริ่มต้นเหล่านี้ใช้เพื่อสร้างพารามิเตอร์กระบวนการพื้นฐาน ได้แก่ ความเร็วการฉีด แรงดันในการเติม อุณหภูมิแม่พิมพ์ และเวลาในการทำความเย็น เป็นเรื่องยากมากที่แม่พิมพ์จะผลิตชิ้นส่วนที่เข้ากันในวันแรกของการทดลอง งบประมาณโปรแกรมส่วนใหญ่ การทดลอง 2–4 รอบ ใช้เวลามากกว่า 2-6 สัปดาห์ในการปรับแต่งกระบวนการ จัดการกับความเบี่ยงเบนของมิติ และแก้ไขข้อบกพร่องที่พื้นผิว

แม่พิมพ์หล่อเกรดยานยนต์จำเป็นต้องมี PPAP (กระบวนการอนุมัติชิ้นส่วนการผลิต) หรือเอกสารที่เทียบเท่า รวมถึงรายงานขนาด การรับรองวัสดุ และการศึกษาความสามารถของกระบวนการ (Cpk ≥ 1.67 สำหรับคุณสมบัติที่สำคัญ) ขั้นตอนเอกสารนี้อาจเพิ่มอีก 2-4 สัปดาห์หลังจากชิ้นส่วนผ่านการตรวจสอบขนาด

สรุประยะเวลารอคอยสินค้าทั้งหมด

• ชิ้นส่วนที่เรียบง่าย ไม่มีผลข้างเคียง ไม่ใช่ยานยนต์: 8–14 สัปดาห์ ตั้งแต่การสั่งซื้อเครื่องมือจนถึงการจัดส่งที่ได้รับอนุมัติครั้งแรก
• การหล่อแบบยานยนต์ที่มีความซับซ้อนปานกลาง: 14–22 สัปดาห์
• ชิ้นส่วนโครงสร้างขนาดใหญ่ที่มีการหล่อแบบสุญญากาศและ PPAP: 20–30 สัปดาห์
• การหล่อแบบต้นแบบ (เครื่องมือแบบอ่อน อะลูมิเนียม หรือแบบเคิร์กไซต์): 2–4 สัปดาห์ , ปริมาณจำกัด, ความแม่นยำต่ำกว่า

การหล่อแบบห้องร้อนและห้องเย็น: การเปรียบเทียบเวลา

กระบวนการฉีดขึ้นรูปหลักสองประเภทแตกต่างกันอย่างมากในด้านความเร็ว เนื่องจากสถาปัตยกรรมทางกลพื้นฐาน:

การหล่อแบบห้องร้อน

ในเครื่องห้องร้อน กระบอกฉีด (คอห่าน) จะถูกจุ่มลงในอ่างโลหะหลอมอย่างถาวร เมื่อลูกสูบถอยกลับ โลหะจะเต็มห้องโดยอัตโนมัติ เมื่อก้าวหน้า โลหะจะถูกดันผ่านคอห่านและเข้าไปในแม่พิมพ์ เนื่องจากไม่มีขั้นบันไดแยก รอบเวลาสั้นลงอย่างมาก — ชิ้นส่วนสังกะสีขนาดเล็กสามารถหมุนด้วยความเร็ว 300–500 ช็อตต่อชั่วโมงสำหรับแม่พิมพ์แบบหลายช่อง กระบวนการนี้จำกัดเฉพาะโลหะผสมที่มีจุดหลอมเหลวต่ำ (สังกะสี ตะกั่ว ดีบุก แมกนีเซียมบางชนิด) เนื่องจากอุณหภูมิที่สูงขึ้นจะทำให้ส่วนประกอบที่จมอยู่ใต้น้ำเสื่อมสภาพอย่างรวดเร็ว

การหล่อแบบห้องเย็น

เครื่องห้องเย็นจะแยกกลไกการฉีดออกจากเตาหลอม ผู้ปฏิบัติงานหรือหุ่นยนต์ทัพพีอัตโนมัติจะถ่ายช็อตโลหะที่วัดได้เข้าไปในปลอกช็อตก่อนแต่ละรอบ สิ่งนี้จะเพิ่ม 5–15 วินาที ต่อรอบเมื่อเทียบกับห้องร้อน แต่ช่วยให้สามารถแปรรูปโลหะผสมที่มีอุณหภูมิสูง เช่น อลูมิเนียม แมกนีเซียม และทองแดง ที่จะทำลายคอห่านที่จมอยู่ใต้น้ำ การหล่อแบบส่วนใหญ่ตามน้ำหนัก โดยเฉพาะชิ้นส่วนอะลูมิเนียมในยานยนต์ ใช้เครื่องจักรห้องเย็น

ในทางปฏิบัติ ขั้วต่อสังกะสีที่ผลิตในเครื่องห้องร้อนอาจมีราคา 0.08–0.25 เหรียญสหรัฐฯ ต่อชิ้นในรอบเวลาเพียงอย่างเดียว รูปทรงของชิ้นส่วนเดียวกันที่ออกแบบใหม่โดยใช้อะลูมิเนียมบนเครื่องห้องเย็นอาจมีต้นทุนที่เกี่ยวข้องกับรอบเวลาอยู่ที่ 0.40-1.20 ดอลลาร์สหรัฐฯ ต่อชิ้น ซึ่งเป็นตัวขับเคลื่อนต้นทุนที่แท้จริงในการใช้งานอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่มีปริมาณสูง ซึ่งหลายร้อยล้านหน่วยต่อปีทำให้ทุกวินาทีมีค่า

หล่อตาย เปรียบเทียบกับกระบวนการผลิตอื่นๆ ในด้านความเร็วอย่างไร

การหล่อแบบตายตัวเป็นหนึ่งในวิธีที่เร็วที่สุดในการผลิตชิ้นส่วนโลหะที่ซับซ้อนในขนาดต่างๆ แต่ข้อได้เปรียบด้านความเร็วจะเห็นได้ชัดเจนที่สุดในปริมาณมาก การเปรียบเทียบกับกระบวนการขึ้นรูปโลหะทั่วไปอื่นๆ จะให้ความกระจ่างว่าจุดยืนของการหล่อแบบตายตัวคืออะไร:

ความได้เปรียบด้านความเร็วของการหล่อแบบตายตัวเหนือการหล่อแบบทรายและการหล่อแบบลงทุนนั้นมีความสำคัญมาก โดยมักจะเร็วกว่า 10 เท่าถึง 50 เท่าต่อชิ้นส่วนเมื่อทำงานที่การผลิตเต็มรูปแบบ ข้อได้เปรียบด้านความเร็วดังกล่าว เมื่อรวมกับความสามารถในการทำซ้ำของมิติที่ยอดเยี่ยม (ความคลาดเคลื่อน ±0.1 มม. สำหรับคุณสมบัติที่ไม่สำคัญนั้นเกิดขึ้นเป็นประจำ) อธิบายได้ว่าเหตุใดการหล่อแบบหล่อจึงครอบงำในอุตสาหกรรมยานยนต์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และเครื่องใช้ไฟฟ้าในปริมาณที่สูงกว่าประมาณ 10,000 ชิ้นต่อปี

กลยุทธ์ในการลดรอบเวลาการหล่อโลหะ

ในการผลิตปริมาณมาก แม้แต่การลดรอบเวลาลง 5 วินาทีก็แปลเป็นการประหยัดต้นทุนที่วัดผลได้โดยตรง ชิ้นส่วนที่ทำงานที่ 60 วินาทีต่อรอบบนเครื่องที่มีอัตราภาระ 120 เหรียญสหรัฐฯ/ชั่วโมง จะมีราคา 2.00 เหรียญสหรัฐฯ ต่อรอบ ลดลงเหลือ 50 วินาทีและต้นทุนต่อชิ้นลดลงเหลือ 1.67 ดอลลาร์ ซึ่งลดลง 16.5% โดยไม่ต้องเปลี่ยนวัสดุ แรงงาน หรือค่าใช้จ่าย ด้วยการผลิต 1 ล้านชิ้นส่วนต่อปี ประหยัดเงินได้ 330,000 ดอลลาร์สหรัฐฯ ต่อปีจากการปรับปรุงกระบวนการเพียงครั้งเดียว กลยุทธ์การลดรอบเวลาที่มีประสิทธิภาพมากที่สุดคือ:

เพิ่มประสิทธิภาพการออกแบบวงจรระบายความร้อน

Conformal Cooling — โดยที่ช่องระบายความร้อนจะเคลื่อนไปตามรูปร่างของช่องแทนที่จะวิ่งเป็นเส้นตรง — สามารถลดเวลาในการทำความเย็นลงได้ 20–40% เมื่อเทียบกับช่องเจาะทั่วไป ช่อง Conformal ผลิตขึ้นโดยใช้การผลิตแบบเติมเนื้อ (การพิมพ์ 3 มิติของเม็ดมีดเหล็กกล้าเครื่องมือ) และจัดตำแหน่งน้ำหล่อเย็นให้ใกล้กับพื้นผิวที่ซับซ้อนมากขึ้น ค่าเครื่องมือล่วงหน้าระดับพรีเมียม (โดยทั่วไปจะเพิ่มอีก 10,000-40,000 ดอลลาร์สหรัฐฯ ต่อชุดเม็ดมีด) สามารถคืนสภาพได้อย่างรวดเร็วในโปรแกรมที่มีปริมาณมาก

ใช้แรงกดเพิ่มความเข้มข้นอย่างเหมาะสม

การใช้แรงดันเพิ่มความเข้มข้นสูง (แรงดันเฟสที่ 2) ทันทีหลังจากการเติมคาวิตี้จะบังคับให้โลหะเข้าไปในทุกรายละเอียด และชดเชยการหดตัวระหว่างการแข็งตัว การเพิ่มความเข้มข้นที่เหมาะสมจะช่วยลด microporosity ซึ่งจะทำให้ผนังบางลง ซึ่งจะทำให้เย็นเร็วขึ้น นี่เป็นวิธีทางอ้อมแต่มีประสิทธิภาพในการลดรอบเวลาการทำงานให้สั้นลงด้วยความมั่นใจในการออกแบบชิ้นส่วนที่ได้รับการปรับปรุงให้ดีขึ้น

ลดอุณหภูมิการดีดตัวออกให้เหลือน้อยที่สุด

ชิ้นส่วนสามารถถูกขับออกมาที่อุณหภูมิสูงกว่าที่ผู้ปฏิบัติงานจำนวนมากคิด โดยที่รูปทรงไม่เสี่ยงต่อการบิดเบี้ยวและการวางตำแหน่งหมุดของตัวเป่าถูกต้อง การทดสอบด้วยการถ่ายภาพความร้อนและการวัดการบิดเบี้ยวช่วยให้ทีมงานสามารถระบุเวลาการทำความเย็นที่ปลอดภัยขั้นต่ำในการทดลองได้ โปรแกรมการผลิตจำนวนมากใช้เวลาระบายความร้อนนานกว่าที่จำเป็นถึง 10–20% เพียงเพราะว่าโปรแกรมเหล่านั้นไม่เคยได้รับการปรับให้เหมาะสมอีกครั้งหลังจากการตั้งค่าครั้งแรก

ใช้การตรวจสอบกระบวนการแบบเรียลไทม์

เครื่องหล่อแบบสมัยใหม่ที่ติดตั้งเซ็นเซอร์เกี่ยวกับความดันของโพรง ความเร็วลูกสูบ และอุณหภูมิของแม่พิมพ์ สามารถปรับพารามิเตอร์กระบวนการแบบช็อตต่อช็อตได้โดยอัตโนมัติ การควบคุมแบบปรับได้นี้ช่วยป้องกันเวลาการทำความเย็นแบบระมัดระวังมากเกินไปซึ่งผู้ปฏิบัติงานตั้งค่าด้วยตนเอง เพื่อหลีกเลี่ยงช็อตที่บกพร่องเป็นครั้งคราว สภาวะกระบวนการที่สอดคล้องกันยังช่วยลดอัตราของเสีย ซึ่งช่วยเพิ่มปริมาณงานสุทธิได้อย่างมีประสิทธิภาพโดยไม่ต้องเปลี่ยนรอบการทำงานของเครื่องจักรเลย

ออกแบบใหม่เพื่อความหนาของผนังที่สม่ำเสมอ

ปุ่มหนา โครง หรือแผ่นที่เบี่ยงเบนไปจากความหนาของผนังที่กำหนดอย่างมาก จะสร้างจุดร้อนที่กำหนดเวลาการทำความเย็นขั้นต่ำสำหรับชิ้นส่วนทั้งหมด การคว้านส่วนที่หนาออก เพิ่มการเปลี่ยนรัศมี และการเปลี่ยนแผ่นแข็งด้วยโครงสร้างแบบริบ สามารถขจัดปัญหาคอขวดเหล่านี้ได้ ในเอกสารการออกแบบโครงยึดยานยนต์ใหม่ การลดผนังสูงสุดจาก 8 มม. เหลือ 5 มม. (ในขณะที่ยังคงความแข็งแกร่งผ่านรูปทรงของโครง) ลดเวลาการทำความเย็นจาก 75 วินาทีเหลือ 42 วินาที — การลดลง 44% ซึ่งทำให้ชิ้นส่วนมีขนาดเล็กลงอย่างเห็นได้ชัด ในระดับเครื่องจักรที่ถูกกว่า

การดำเนินการหลังการหล่อและข้อกำหนดด้านเวลา

การตีแบบไดคาสติ้งเป็นเพียงจุดเริ่มต้นเท่านั้น ชิ้นส่วนหล่อส่วนใหญ่ต้องมีการดำเนินการเพิ่มเติมก่อนจึงจะพร้อมจัดส่งหรือประกอบ ขั้นตอนหลังการหล่อเหล่านี้จะเพิ่มเวลา — บางครั้งก็มากกว่ารอบการหล่อ — และต้องมีการวางแผนในการจัดตารางการผลิตโดยรวม:

• การตัดแต่ง / การกะพริบ: การถอดแฟลช (ครีบโลหะบางๆ ที่เส้นแยก) และระบบรันเนอร์/เกต การกะพริบด้วยตนเอง: 30–120 วินาทีต่อชิ้นส่วน การตัดแต่งแบบอัตโนมัติ: 3–10 วินาทีต่อชิ้นส่วน
• ระเบิด: การทำความสะอาดพื้นผิวและปรับปรุงพื้นผิว รอบแบทช์: 5–15 นาทีสำหรับการโหลดชิ้นส่วน
• เครื่องจักรกลซีเอ็นซี: การเจาะ การต๊าป และการกัดพื้นผิวหล่ออย่างแม่นยำ เวลาแตกต่างกันไปอย่างมาก: 30 วินาทีถึง 10 นาที ขึ้นอยู่กับคุณสมบัติและฟิกซ์เจอร์
• การอบชุบด้วยความร้อน (T5/T6 สำหรับอะลูมิเนียม): วิธีแก้ปัญหา การบำบัดและการแก่ชราเทียม สามารถทำได้ 6–24 ชั่วโมง ทั้งหมดและต้องมีการตั้งเวลาเตาอบแบบแบตช์
• การตกแต่งพื้นผิว (อโนไดซ์, เคลือบผง, ทาสี): 1–48 ชั่วโมงขึ้นอยู่กับกระบวนการและการจบชั้นเรียน
• การตรวจสอบและการวัดขนาด: การตรวจสอบ CMM ในบทความแรกหรือแผนตัวอย่าง: 10–60 นาทีต่อส่วนสำหรับรายงานที่ครอบคลุม

เมื่อรวมการดำเนินการหลังการหล่อ เวลาในการผลิตทั้งหมดต่อชิ้นส่วนที่ร้านขายงานอาจวัดเป็นชั่วโมงหรือวันแทนที่จะเป็นวินาที เซลล์การผลิตที่มีประสิทธิภาพผสมผสานการสกัดด้วยหุ่นยนต์ เครื่องตัดแต่งแบบอินไลน์ และสายพานลำเลียงแบบรวมเข้าด้วยกัน เพื่อลดเวลาระหว่างการปฏิบัติงานและลดสินค้าคงคลังของงานระหว่างดำเนินการ

ความเข้าใจผิดทั่วไปเกี่ยวกับเวลาในการหล่อโลหะ

ความเข้าใจผิดหลายประการเกี่ยวกับไทม์ไลน์การหล่อโลหะทำให้เกิดปัญหาในการจัดหา การวางแผนโปรแกรม และการประมาณต้นทุน:

"การหล่อแบบตายตัวนั้นรวดเร็วเสมอ"

การหล่อแบบรวดเร็วสำหรับการผลิตชิ้นส่วนที่เหมือนกันในปริมาณมากและทำซ้ำ การดำเนินการนี้ไม่เร็วสำหรับปริมาณน้อย เนื่องจากระยะเวลารอคอยของเครื่องมือมีอิทธิพลเหนือไทม์ไลน์ สำหรับการสั่งซื้อต้นแบบ 500 ชิ้น ระยะเวลารอคอยเครื่องมือ 10 สัปดาห์จะทำให้การหล่อแม่พิมพ์ช้ากว่าการกลึง CNC หรือแม้แต่การลงทุนในการหล่อในแง่ของเวลาในการเริ่มชิ้นส่วนแรก นี่คือเหตุผลว่าทำไมแม่พิมพ์หล่อต้นแบบที่มีเครื่องมืออะลูมิเนียมชั่วคราวจึงจัดเป็นหมวดหมู่ — โดยยอมรับอายุการใช้งานเครื่องมือที่ลดลงเพื่อให้ได้ชิ้นส่วนเร็วขึ้น

"รอบเวลาเร็วขึ้นหมายถึงต้นทุนที่ลดลงเสมอ"

การลดรอบเวลาให้ต่ำกว่าค่าขั้นต่ำที่เสถียรของกระบวนการจะเพิ่มอัตราของเสียและความถี่ในการบำรุงรักษาแม่พิมพ์ เวลาทำความเย็นลดลง 10 วินาทีซึ่งเพิ่มเศษจาก 2% เป็น 8% ช่วยประหยัดเวลาของเครื่องจักร แต่เพิ่มต้นทุนโลหะและการทำงานซ้ำ รอบเวลาที่เหมาะสมช่วยลดต้นทุนรวมต่อชิ้นส่วนที่ดีให้เหลือน้อยที่สุด ไม่ใช่แค่เวลาเครื่องจักรเท่านั้น ซึ่งต้องคำนึงถึงต้นทุนของเสียและงานซ่อมแซมควบคู่ไปกับอัตราภาระของเครื่องจักร

"ระยะเวลารอคอยสินค้าที่เสนอของซัพพลายเออร์ของฉันคือระยะเวลารอคอยสินค้าทั้งหมด"

โดยทั่วไปแล้วซัพพลายเออร์จะแจ้งเวลารอคอยสินค้าของเครื่องมือและบางครั้งอาจแจ้งเวลารอสินค้าตัวอย่าง T1 โดยแทบไม่มีเวลาสำหรับการทบทวนการออกแบบ การอนุมัติมิติข้อมูลฝั่งลูกค้า การเตรียมเอกสาร PPAP หรือการขนส่ง ผู้ซื้อที่ใช้เวลาในเครื่องมือที่เสนอมาเป็นเวลารวมในการผลิตมักพบว่าตนช้ากว่ากำหนด 4-8 สัปดาห์ แผนโปรแกรมที่สมจริงจะเพิ่มเวลาอย่างน้อย 3–6 สัปดาห์ในหมายเลขที่เสนอของซัพพลายเออร์สำหรับการอนุมัติชิ้นส่วนและการตั้งค่าห่วงโซ่อุปทาน
